สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
SIPU
ได้รับการรับรอง:
ISO9001, RoHS, CE
หมายเลขรุ่น:
ทีเอ็นซี-50เจเอฟดี-4
ภาพรวมผลิตภัณฑ์
ขั้วต่อซีรีส์ TNC เป็นขั้วต่อโคแอกเชียล RF ขนาดเล็กถึงปานกลางที่มีกลไกการเชื่อมต่อแบบเกลียว ซึ่งพัฒนาและผลิตตามมาตรฐาน MIL-C-39012 และ IEC 60169-17 ในฐานะที่เป็นรุ่นเกลียวของซีรีส์ BNC พวกมันให้ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยม แบนด์วิดท์ความถี่กว้าง และการเชื่อมต่อที่เชื่อถือได้สูง ขั้วต่อเหล่านี้สามารถใช้แทนกันได้อย่างสมบูรณ์กับผลิตภัณฑ์สากลที่คล้ายคลึงกัน
การใช้งาน:
เหมาะอย่างยิ่งสำหรับการใช้งานในเครื่องมือวัด ระบบสื่อสาร อุปกรณ์วิทยุ และสภาพแวดล้อมการส่งสัญญาณ RF อื่นๆ
คุณสมบัติของผลิตภัณฑ์:
ขั้วต่อตัวผู้แบบติดตั้งบนหน้าแปลนสี่รู
ตัวนำภายในส่วนท้ายพร้อมรูเกลียว M2 (ความลึก 5 มม.)
ช่วงความถี่ในการทำงานกว้าง
ทนทานต่อการสั่นสะเทือนได้ดีเยี่ยม
การเชื่อมต่อที่ปลอดภัยและเสถียร
ข้อมูลจำเพาะของผลิตภัณฑ์
พารามิเตอร์ทางเทคนิคที่สำคัญ
|
คุณสมบัติทางไฟฟ้า
|
ช่วงอุณหภูมิ |
-65～+125℃ | ||
|
อิมพีแดนซ์ลักษณะเฉพาะ
|
50Ω |
ช่วงความถี่ |
DC-11GHz | |
|
แรงดันไฟฟ้าทนต่อไดอิเล็กทริก
|
1500V |
VSWR |
≤1.3 | |
|
ความต้านทานฉนวน
|
≥5000MΩ |
การสูญเสียการแทรก |
≤0.06√F(GHz)dB |
|
|
ความต้านทานหน้าสัมผัส |
ตัวนำตรงกลาง |
≤2.0mΩ |
คุณสมบัติทางกล |
|
|
ตัวนำภายนอก |
≤0.2mΩ |
ความทนทาน |
500 ครั้ง | |
วัสดุและการเคลือบผิว
|
ตัวนำตรงกลาง
|
ทองเหลือง, ชุบทอง |
ฉนวน |
PTFE |
|
ตัวนำภายนอก
|
ทองเหลือง, ชุบนิกเกิล |
แหวนซีล |
ยางซิลิโคน |

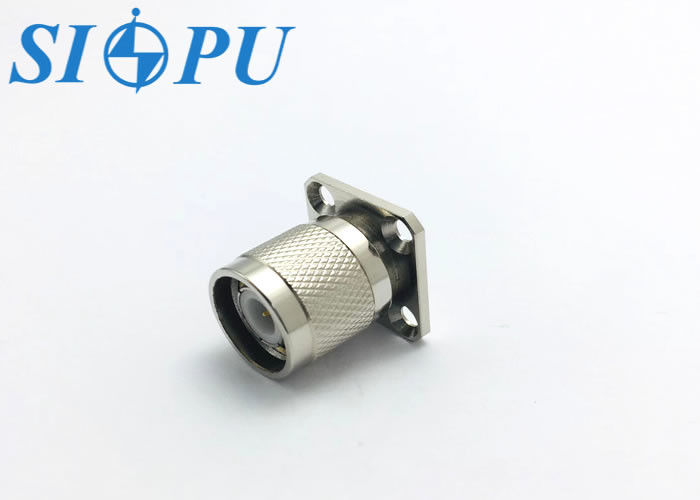

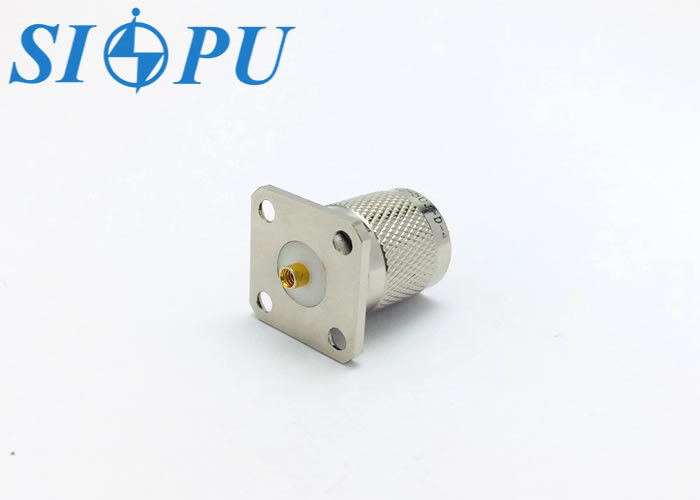

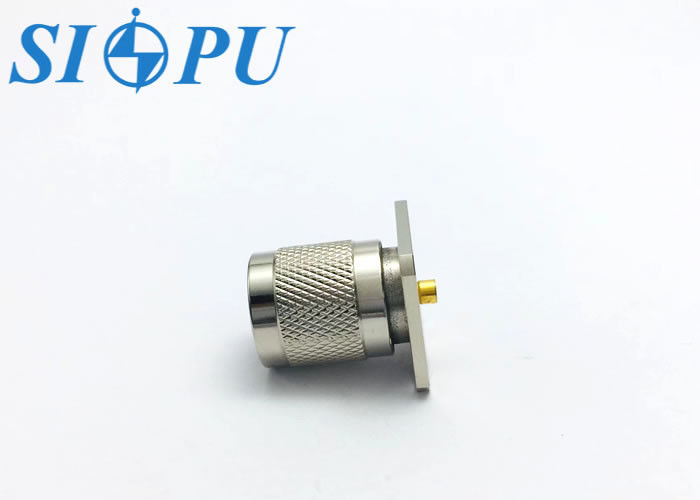

แกลเลอรีรูปภาพผลิตภัณฑ์
